Descrição do produto
Regulador automático de tensão completamente configurável via protocolo Modbus RS485/422 possuindo vários parâmetros de configurações/ajustes, aplicado a máquinas síncronas.
Descrição

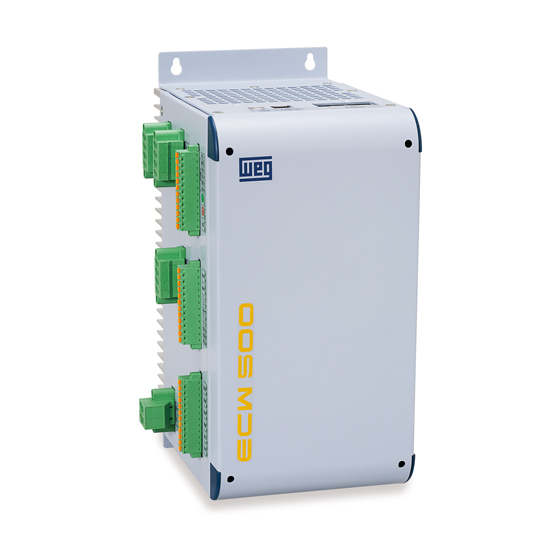

O regulador automático de tensão ECW500 é um equipamento completamente configurável via protocolo Modbus RS485/422 possuindo vários parâmetros de configurações/ajustes, aplicado a máquinas síncronas.
Características
Tensão de alimentação:
- 85 – 242 V CA (50/60 Hz)
- 85 – 150 V CC
- Corrente de campo de até 20 A
- Interface local ou remota
- Montagem na vertical ou horizontal
Possui cinco modos de controle:
- MTVC – Modo de controle de tensão
- MECC – Modo de controle de corrente
- MTVC_DROOP – Modo controle de tensão com droop de reativo
- MPFC – Modo controle do fator de potência
- MRPC – Modo controle de potência reativa
- Rampa de inicialização para modos MTVC e MECC
- Permite excitação positiva e negativa
- Proteção de sobretemperatura no módulo de potência
- Ajustes de estabilidade PID para os modos MTVC e PI para o restante dos modos
Quatro limitadores: operando nos modos MTVC, MPFC, MRPC e MTVC_DROOP:
- LUF – Limitador U/F ou Volts/Hertz
- LEOC – Limitador de sobrecorrente de excitação
- LEUC – Limitador de subcorrente de excitação por curva PQ
- LTOC – Limitador de sobrecorrente terminal
Proteções que podem desligar o equipamento ou alternar para modo MECC conforme configuração:
- PUF – Proteção de subfrequência
- PFL – Proteção de perda de realimentação
- PED – Proteção dos diodos girantes
Proteções que apenas avisam nos relés:
- PTOV – Proteção de sobretensão terminal
- PTUV – Proteção de subtensão terminal
- PEL – Proteção de perda de excitação
- PEOV – Proteção de sobretensão de excitação
- PEOC – Proteção de sobrecorrente de excitação
