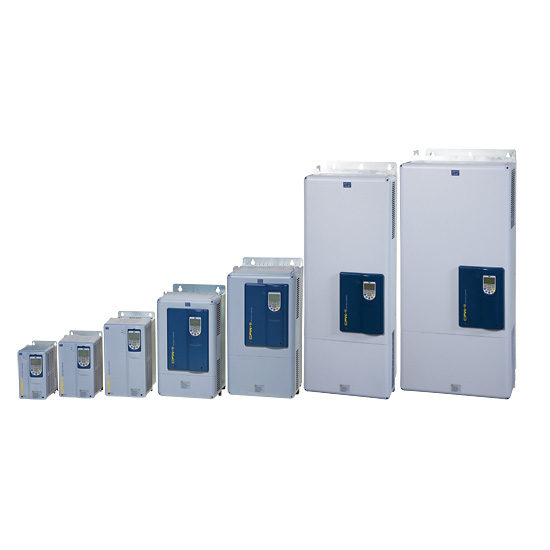

CFW11

Inversores de freqüência, com tecnologia de última geração. Alta precisão e confiabilidade no controle de velocidade e torque, estrutura compacta, ideal para instalação em espaços reduzidos.

Descrição

É um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos. Apresenta excelente performance estática e dinâmica, controle preciso de torque, velocidade, posicionamento e alta capacidade de sobrecarga, permitindo economia de energia elétrica, aumento de produtividade e melhoria de qualidade nos processos onde é utilizado.

Características

Tensão de alimentação – corrente nominal de saída:

• 200-240Vca mono: 6 a 10A (1,5 a 3cv)
• 220Vca: 7 a 211A (2 a 75cv)
• 380-480Vca: 3.6 a 720a (2 a 600cv)
• 380-480Vca: 600 a 2850a (500 a 2300cv) – Modular Drive
• 380-480Vca: 105 a 720A (60 a 550cv) – Inversor Auto-Portante APW11
• 500-600Vca: 470 a 2232a (500 a 2300cv) – Modular Drive
• 500-690Vca: 527 a 2500A (600 a 2800cv) – Modular Drive Refrigerado a água
• 660Vca ou 690Vca: 427 a 2028a (500 a 2500cv) – Modular Drive

Vectrue Technology® – Tecnologia de controle de motor dos inversores de frequência WEG

• Escalar V/F linear ou ajustável: controle da velocidade do motor com compensação de escorregamento
• VVW (Voltage Vector WEG): controle da velocidade do motor com ajuste automático as variações de carga da rede
• Vetorial Sensorless (sem encoder) – Motores de indução: controle vetorial de torque e velocidade com alta resposta dinâmica
• Vetorial com encoder: controle vetorial de torque e velocidade com alta resposta dinâmica
• Vetorial Wmagnet Sensorless (sem encoder) e com encoder: controle vetorial com alta resposta dinâmica para motores Wmagnet WEG em toda a faixa de velocidade

Frenagem ótima® – Tecnologia de frenagem dos inversores de frequência WEG

• Elimina em algumas aplicações o uso do resistor de frenagem

Fluxo ótimo® – Tecnologia para acionamento de motores de alto rendimento Plus WEG

• Melhor desempenho e redução de espaço e custo

Compatível com Wmagnet System® Sistema de Acionamento de motor de ímãs permanentes extra alto rendimento

Indutores no barramento CC incorporados

Não necessita de reatância de rede (IEC61000 – 3-12)

Relógio de tempo real

Registro em tempo real de alarme e falhas.

Gerenciamento Térmico e Inteligente

Monitoração da temperatura do dissipador e ar interno nos cartões eletrônicos. Indicação de velocidade e o número de horas de operação do ventilador

Disponível também nas versões Modular e Autoportante

Modular com dissipador refrigerado a ar (CFW-11M), refrigerado a água (CFW-11W), painel com acionamento completo (AFW-11M) e auto-portante (APW-11), todos com ampla faixa de corrente de saída e tamanho reduzido.

Inovações tecnológicas

Acessórios configurados automaticamente

Quando conectados ao inversor os acessórios são automaticamente configurados, garantindo mais rapidez e simplicidade

• 1) Slot 5 – Módulo de Memória FLASH incorporado (1MB)
• 2) Slot 1 – Expansão de I/Os (entradas e saídas)
• 3) Slot 2 – Interface de Encoder
• 4) Slot 3 – Comunicação 1: DeviceNet, CANopen, RS-232C e RS-485
• 5) Slot 4 – Comunicação 2: Profibus, DeviceNet, RS-232, RS-485 e EtherNet/IP

IHM – Interface Homem-Máquina Navegação simples, com acesso sequencial ou em grupos aos parâmetros pelas teclas de acesso das funções do display (“soft-keys”), com função de “start-up” orientado para facilitar a programção inicial pelo usuário

Seleção de idiomas
Relógio em tempo real
Função copy
Display gráfico
Backlight (luz de fundo)
Opção de Montagem remota em porta de painel (IP56)

Flexibilidade

Função SoftPLC

Agrega ao inversor as funcionalidades de um CLP, permitindo a criação de aplicativos de softwares próprios.

Conexão USB com o inversor
Software de programação WLP gratuíto
Linguagem de programação tipo Ladder
Acesso a todos os parâmetros de E/S
Monitoração e ajuda online

Softwares gratuitos

Superdrive G2 com função Trace

Conexão USB com inversor
Parametrização, comando e sinalização
Gravação de software aplicativo (via SoftPLC)
Monitoração e ajuda “online”
Função Trace
Registro e visualização gráfica das variáveis do inversor
Simula um osciloscópio
Excelente ferramente pata diagnósticos e defeitos

Baixe o sofware Superdrive G2 com função Trace

WLP (WEG Ladder Programmer)

Conexão USB com o inversor
Programação da função softPLC em linguagem tipo “ladder”
Blocos de CLP, matemáticos e de controle
Monitoração e ajuda “online”
