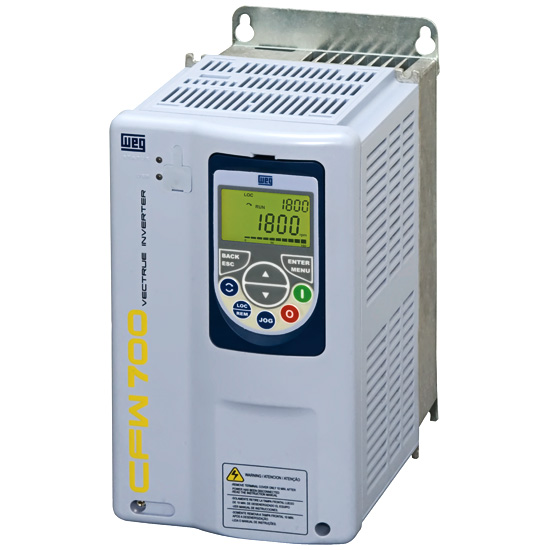

CFW700

Especialmente otimizado para as mais diversas aplicações, possui controle vertorial,robustez e vários acessórios já incorporados no produto padrão, aliados a qualidade dos inversores WEG sempre com ótimo custo benefício.

Descrição

O inversor de frequência CFW700 é um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos.

Inovações tecnológicas

No CFW700 a instalação dos acessórios também é baseada na filosofia “conecte e use” ou seja, eles são configurados automaticamente quando conectados ao inversor, garantindo mais rapidez e simplicidade.

• Slot 3 – Comunicação (Opcional)
• Slot 5 – Módulo de memória FLASH (Opcional)

Softwares gratuitos

Software WLP (WEG Ladder Programmer) Para o desenvolvimento de aplicativos de software. Gratuito no site www.weg.net

Software Superdrive G2

• Conexão RS-485 com o inversor
• Parametrização, comando e sinalização
• Gravação de software aplicativo (via SoftPLC)
• Monitoração e ajuda “on-line”.
• Gratuito no site www.weg.net

Característica

Tensão de alimentação – corrente nominal de saída:

• 220Vca Monofásica: 6 a 10A (1,5 a 3cv)
• 220Vca Trifásica: 6 a 211A (1,5 a 75cv)
• 380-480Vca Trifásica: 3,6 a 211A (2 a 175cv)

Estrutura compacta, ideal para instalação em espaços reduzidos.
Alta precisão e confiabilidade no controle de velocidade e de torque.
Robustez de hardware.

Itens incorporados no produto padrão:

Indutores no barramento CC

Não necessita de reatância de rede

• Instalação em qualquer rede, sem restrição de impedância mínima
• Atende a norma IEC61000-3-12

Entrada para encoder incremental isolada

Gerenciamento Térmico Inteligente

• Monitoração da temperatura do dissipador e do ar interno nos cartões eletrônicos
• Monitoração e indicação da velocidade e o número de horas de operação do ventilador
• Ventilador é facilmente removível para limpeza

8 entradas e 5 saídas digitais

Opcionais:

Comunicação em rede: Devicenet, CANopen, Profibus DP, RS-485 (modbus)

IHM para montagem remota (não necessita de fonte externa)

Módulo de memória FLASH

Módulo de parada de segurança
A ativação da função de parada de segurança bloqueia os pulsos PWM de acionamento dos IGBT’s, garantindo que o motor permanecerá parado.

• Atende a EN954-1, Categoria 3

Funções

Start-up orientado: principais parâmetros agrupados numa sequência lógica, para simplificar e dar mais rapidez na colocação em funcionamento do inversor.

Multi-speed: até 8 velocidades pré-programadas.

Função de auto-ajuste: modo vetorial ou VVW.

Regulador PID: controle de variáveis de processos através da variação da velocidade do motor (via SoftPLC).

Potenciômetro eletrônico: permite o ajuste da referência de velocidade via entradas digitais (via SoftPLC).

Flying Start: permite acelerar o motor (em giro livre) a partir da rotação em que ele se encontra.

Rampa “S”: redução de choques mecânicos durante acelerações/desacelerações.

Função pular velocidade: evita que o motor opere permanentemente em valores de velocidade onde o sistema mecânico entra em ressonância, causando vibração ou ruídos exagerados.

Proteção de sobrecarga do motor: baseada em curvas que simulam o aquecimento e resfriamento do motor em casos de sobrecarga, conforme normas IEC 60947-4-2 e UL508C.

Ajuste da classe térmica do motor: seu correto ajuste torna mais real o tempo de atuação da proteção de sobrecarga.

Proteção de sobretemperatura do motor: proteção contra sobretemperatura, com sensor tipo PTC.

Proteção de sobrecarga no inversor: protege os IGBT’s e os retificadores de entrada do inversor em caso de sobrecarga.

Ride-through: possibilita a recuperação do inversor, sem bloqueio por subtensão, quando ocorrer uma quebra na rede de alimentação.
