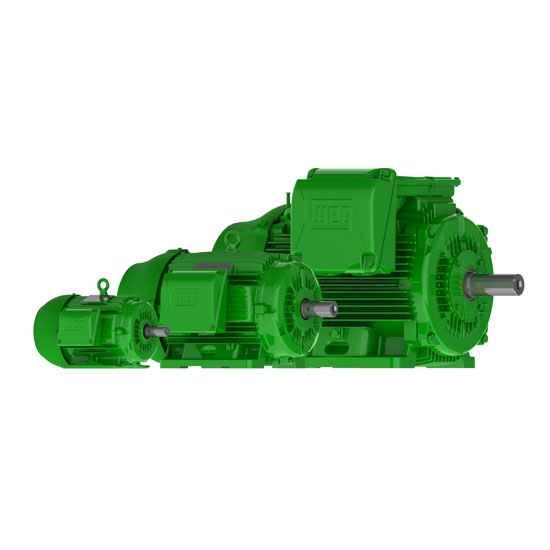

W22XnB Premium

Motor Não Acendível na plataforma W22 com nível de rendimento Premium – o melhor desempenho do mercado.

Aplicação

• Motor dedicado para a aplicação em áreas classificadas como Zona 2, Grupos IIA, IIB, classe de temperatura T3.
• Produto certificado pela TÜV Rheinland do Brasil, sob o número de certificado TÜV 11.0340X.

Marcação da Placa

Ex nA IIB T3 Gc

Características Standard

• Rendimento Premium – excede aos níveis de rendimentos mínimos estabelecidos pela nova lei de eficiência energética, em vigor desde janeiro de 2010
• Grau de proteção: IP55W
• Potência: 0,16 a 750 cv
• Carcaças: 63 a 355A/B
• Material da carcaça: Ferro Fundido FC-200
• Polaridade: 2, 4, 6 e 8 polos
• Tensão: 220/380 V (até a carcaça 200L) e 440 V com 12 cabos (carcaças 225 a 355A/B)
• Frequencia: 60Hz
• Forma construtiva: B3D
• Flexibilidade da posição da caixa de ligação acima da carcaça 225S/M (B3D, B3E e B3T)
• Tampa Defletora de chapa de aço para carcaças 63 a 132M/L e de ferro fundido para carcaças 160M a 355A/B
• Dreno: fornecido com bujão de borracha fechado
• Material do Ventilador: Polipropileno para carcaças 63 a 315S/M (+315L e 355M/L em 2 polos) e Alumínio par carcaças 355A/B (+315L e 355M/L em 4 polos e acima)
• Grau de vibração A, de acordo com a IEC 60034-14
• Sistema de vedação V’ring carcaças 63 a 200M e WSeal® (exclusivo WEG); a partir da carcaça 225S/M
• Caixa de ligação de ferro fundido fornecida com furos roscados do tipo NPT
• Furos roscados fornecidos com tampão roscado de latão para transporte e armazenagem (quando fornecido com dois furos, um tampão roscado será certificado)
• Fornecido com placa de bornes do tipo BMC
• Sistema de isolação WISE® (WEG Insulation System Evolution) – Apto a operar com inversores de frequência (para tensões até 575 V)*
• Classe de isolamento “F” (?T 80 K)
• Regime de Serviço: S1
• Categoria: N
• Graxeira para carcaças 225S/M a 355A/B
• Sistema de aterramento: Duplo aterramento (1 dentro da caixa de ligação + 2 na carcaça) para carcaças 63 a 200L e Duplo aterramento + adicional (1 dentro da caixa de ligação e 3 na carcaça)
• Fator de serviço: 1,00
• Plano de pintura: 203A – Resistência mínima de 240 horas ao teste de Salt-Spray segundo norma ASTM B117
• Cor: RAL 6002 – Verde.

*Para a aplicação de motores para atmosferas explosivas com inversores de frequencia, favor consultar à WEG.

Opcionais Disponíveis

• Frequência 50 Hz
• Outras formas construtivas
• Outras tensões
• Categoria: H
• Classe de isolamento “H”
• Grau de vibração B
• Apto a sensor SPM (carcaças 160L a 355A/B)
• Sensores de temperatura no bobinado ou mancal (Termostato, PT 100, termistores)
• Resistênsia de aquecimento
• Grau de proteção: IP56, IP65, IP66, IP66W
• Caixa de ligação para acessórios
• Caixa de ligação para resistências de aquecimento
• Ventilador de alumínio ou ferro fundido
• Chapéu
• Dupla ponta de eixo
• Encoder
• Prensa cabos: plástico, latão e aço inoxidável
• Ventilação forçada
• Rolamento de rolos na tampa dianteira (IV, VI e VIII polos)
• Mancal isolado na tampa traseira (carcaças 225S/M a 355A/B)
• Outros planos de pintura
• Pintura interna tropicalizada
• Eixo em aço inox
• Saída de graxa pela tampa
• Outros opcionais sob consulta
