Relés de Segurança

Descrição

São equipamentos que fazem a supervisão de circuitos que garantem a segurança do equipamento/sistema e do operador. São projetados para atender as mais atualizadas normas de segurança, sempre com o objetivo de obter o máximo de eficiência e confiabilidade em um só produto.

Características

• Atendem a NR-12
• Categoria 4
• Saídas em duplo canal
• Supervisão de contatos
• Protegidos contra falhas e tentativas de fraudes
• Variedade de modelos
• Flexibilidade – atendem diversos tipos de aplicações
• Produtos livres de chumbo – RoHS
• Alta confiabiliade

Linha CS – Controle de Simultaneidade

São relés de segurança que proporcionam o controle de simultaneidade no acionamento de máquinas e processos, evitando que o operador coloque as mãos na área de risco, quando utilizados com o CBM – Comando Bimanual WEG.

Atendem a NR-12, são protegidos contra falhas e tentativas de violações (auto check), possuem supervisão de contatos, duplo canal e fonte de alimentação para proporcionar flexibilidade nas mais variadas aplicações.

Modelos:

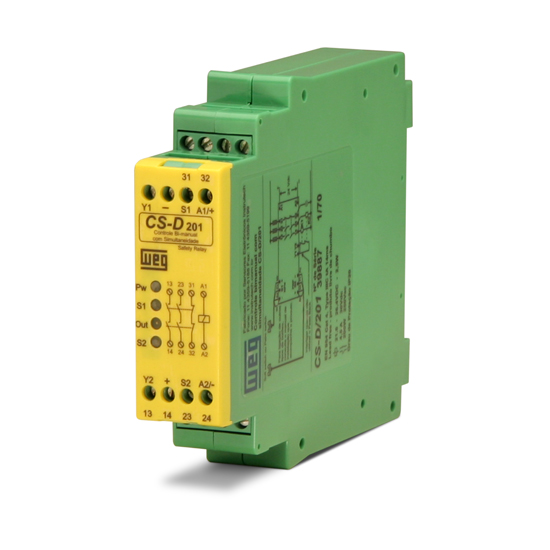

CS-D Controle de Simultaneidade

Diversidade de modelos Duplo canal Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) Atende a NR12

Linha CP – Controle de Parada de Emergência

Os relés de segurança da linha CP proporcionam um nível de segurança adequado no sistema de emergência e parada de máquinas e equipamentos, atendendo a NR-12.

Podem ser utilizados para supervisionar os contatos de botões de emergência auto monitorados da linha CSW WEG, os sensores indutivos de segurança da linha SSL/ASSL e outros dispositivos vitais para a segurança dos operadores.

Modelos:

Start Manual

CP-D – Controle de parada de emergência

• Tensão de alimentação: 24 V CC
• Consumo: < 10 VA
• Tipos de Conexão: Borne
• Saída: 3 contatos de segurança NA e 1 NF auxiliar
• Vida util dos contatos: 107 operações
• Capacidade dos contatos: 3 A/250 V – 90 W
• Tempo de resposta: 10 ms (max)
• Temperatura de trabalho: -5 ºC a 50 ºC
• Grau de proteção: IP20
• Normas aplicadas: EN 574 (tipo IIIC), ISO 13849-1, IEC 62061, IEC 61508, IEC 60947-5-1,IEC 60204-1, IEC 60664-1
• Certificação de segurança: Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) TÜV Rheinland

Start Automático

CPA-D – Controle de parada de emergência

• Tensão de alimentação: 24 V CC
• Consumo: < 10 VA
• Tipos de Conexão: Borne
• Saída: 3 contatos de segurança NA e 1 NF auxiliar
• Vida util dos contatos: 107operações
• Capacidade dos contatos: 3 A/250 V – 90 W
• Tempo de resposta: 10 ms (max)
• Temperatura de trabalho: -5 ºC a 50 ºC
• Grau de proteção: IP20
• Normas aplicadas: EN 574 (tipo IIIC), ISO 13849-1, IEC 62061, IEC 61508, IEC 60947-5-1,IEC 60204-1, IEC 60664-1
• Certificação de segurança: Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) TÜV Rheinland

CPt-D – Controle de parada de emergência com saída temporizada

• Temporização: 0,1s a 30s
• Alimentação: 24 VCC
• Consumo: 2,5 W
• Tipos de conexão: Bornes
• Contatos de segurança: 3NA (imediatos) + 3NF (temporizados)
• Capacidade dos contatos: 4,5 A – 30 V CC / 200 W – 250 V CA
• Contatos auxiliares: 1NF (imediato) + 1NF (temporizado)
• Vida útil 107operações
• Tempo de resposta: 3 ms
• Temperatura de trabalho: -5 oC a 50 o C
• Grau de proteção: IP20
• Normas aplicadas: IEC60 201-1 DIN EN418
• Lead free: RoHS
• Certificação: Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) TÜV Rheinland

Nota: em certificação

SZS – Monitor de Movimento Zero

É um relé de segurança utilizado para detectar a condição de parada de motores elétricos, através da tensão residual das tensões nas bobinas devido a inércia do rotor. O SZS pode ser utilizado para deteção de movimento zero em qualquer tipo de motor elétrico, CA ou CC, monofásico ou trifásico. Além disso, também pode ser utilizado com inversores de frequência ou soft-starters.

Características:

• Atende a NR-12
• Categoria 3 de roteção
• Contatos de segurança: 1NA + 1 NF
• Tensão de alimentação: 230 V CA ou VCC
• 50 / 60 Hz

PSSR – Relé Auxiliar

PSSR-D42 – Relé auxiliar

• Tensão de alimentação: 24 VCC
• Consumo: < 10 VA
• Tipos de Conexão: Born
• Saída: Contatos de segurança 4 NA e 2 NF auxiliar (para sinalização)
• Vida util dos contatos: 107 operações
• Capacidade dos contatos: 3 A/250 V – 100 W
• Tempo de resposta: 10 ms (max)
• Temperatura de trabalho: -5 ºC a 50 ºC
• Grau de Proteção: IP20
• Normas: CISPR 22:2004; IEC 61000-4-3: 2006; IEC 61000-4-4:2004
• Certificação: TÜV Rheinland

Produto livre de chumbo

Não possui recurso de simultaneidade, aplicado somente quando necessário um contato auxiliar de segurança.
