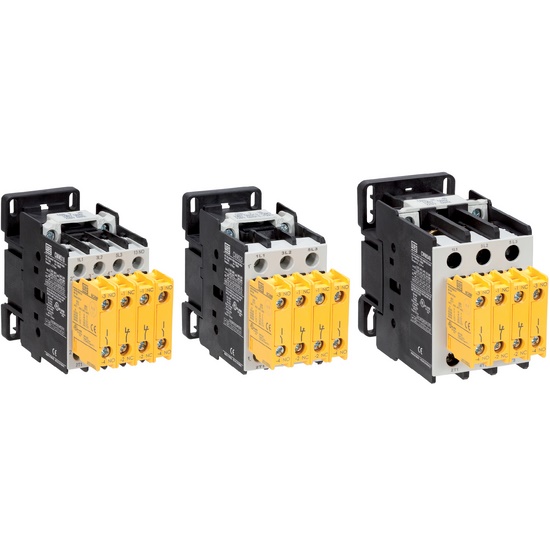

CWMS – Contatores para Aplicações de Segurança

Contatores de potência CWMS (9A a 105A @ AC-3) e contatores auxiliares CAWMS utilizados em sistemas de segurança de máquinas e equipamentos.

Descrição

Contatores para aplicações em sistemas de segurança de máquinas e equipamentos.

Características

• Disponíveis nas versões tripolares CWMS de 9A a 105A e auxiliares CAWMS(Ith: 10A)
• Construção fechada contra penetração de corpos estranhos e protegido contra toques acidentais
• Contatos auxiliares permanentemente conectados aos contatores
• Cor diferenciada permite fácil identificação em painéis de máquinas e equipamentos
• Conexões de fácil acesso aos terminais do contator
• Sistema de fixação para montagem rápida em trilho DIN 35 mm (EN 50022)
• Desenvolvidos em conformidade com as normas: IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
• Principais certificações: UL, CE, TUV
• Conjuntos montados e testados de fábrica

Contatos Mecanicamente Conectados (Mechanically Linked Contacts – IEC 60947-5-1 – Anexo L)

Aplicável aos contatos auxiliares utilizados em circuitos auxiliares de comando. Estes contatos podem estar integrados ao contator ou em blocos de contatos externos mecanicamente conectados aos contatores.

De acordo com a IEC 60947-5-1 – Anexo L, contatos abertos e contatos fechados não podem estar fechados simultaneamente. Caso ocorra uma soldagem (“colamento”) nos contatos NA os contatos NF deverão se manter abertos e caso ocorra uma soldagem nos contatos NF os contatos auxiliares NA deverão se manter fechados.

Alguns outros nomes também podem ser dados a este mesmo requisito da norma em documentos técnicos, por exemplo: contatos forçados (forced contacts), contatos positivamente ativados (positively activated contacts), contatos conectados (linked contacts) e contatos positivamente guiados (positively guided contacts).

Contatores com estas características são muitos utilizados em circuitos de auto-monitoração associados a interfaces de segurança (Ex. relés de segurança) utilizados na automação e segurança de máquinas e equipamentos.

Contatores que não atendem este requesito poderão ocasionar danos ao equipamento ou ao operador.

Marcação lateral da simbologia de contatos mecanicamente conectados.

Contatos Espelhos (Mirror Contact – IEC 60947-4-1 – Anexo F)

Aplicável aos contatos auxiliares mecanicamente conectados aos contatos de potência.

Os contatos auxiliares NF não podem estar na posição fechada ao mesmo tempo em que os contatos de potência estiverem abertos quando a bobina do contator estiver energizada.

Estes contatos auxiliares são chamados de “contatos espelhos” (mirror contact) para evitar confusões com o termo “mecanicamente conectado” utilizado pela IEC 6094-5-1- Anexo L, porém estes contatos auxiliares podem atender aos 2 requisitos, tanto IEC 6094-4-1 – Anexo F quanto IEC60947-5-1 – Anexo L.

Marcação frontal da simbologia de contatos espelhos.

¹ Em processo.
