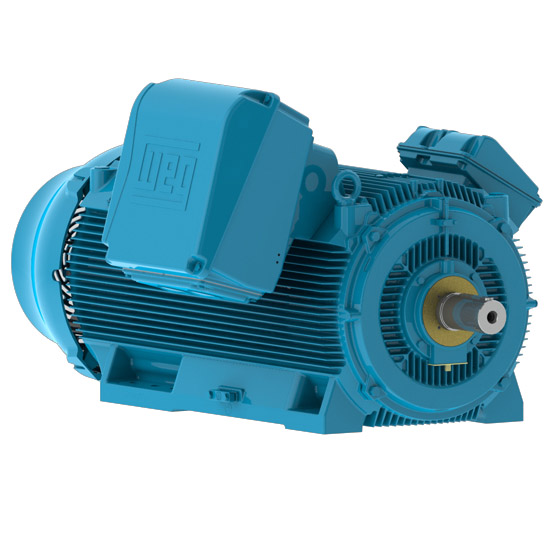

HGF Não Acendível

Especialmente desenvolvida para dar segurança em ambientes onde atmosferas explosivas possam ocorrer. Projetado de maneira a não causar a ignição de uma atmosfera explosiva em condições normais de operação.

Linha HGF

Os motores HGF são projetados segundo os mais altos padrões tecnológicos do mercado, utilizando modernos softwares computacionais para análise mecânica, elétrica e térmica, comprovados através da aplicação de rigorosos ensaios e controles. O resultado deste desenvolvimento inovador é um produto flexível, adequado aos requisitos das normas internacionais vigentes e totalmente alinhado com as tendências do mercado mundial.Isso atesta o comprometimento da WEG não somente com seus clientes, mas também com o meio ambiente, trazendo soluções globais cada vez mais otimizadas para seus produtos e processos.

NBR-17094-1; CEPEL Ex 033/04X BR-Ex nA IIB T3

Características Padrão

• Potencia nominal: 125 CV a 4.000 CV
• Número de polos: 2, 4, 6, 8, 10 e 12
• Carcaças: 315 a 630
• Frequência: 60 Hz
• Tensão: 380 a 6.600 V
• Fator de serviço: 1.00
• Isolamento: Classe F (?T = 80K)
• Grau de proteção: IP55
• Forma construtiva: B3D
• Método de refrigeração: Totalmente fechado auto-ventilado (TEFC – IC411)
• Material da carcaça: Ferro fundido FC-200
• Tampa defletora: de chapa de aço
• Ventiladores: Alumínio para as carcaças até 500 e chapa de aço para a carcaça 560 e acima
• Caixa de ligação: Ferro fundido – FC-200
• Caixa de ligação para acessórios: Ferro fundido FC-200
• Furos da caixa com rosca do tipo RWG com tampões de ferro roscados
• Cordoalha de aterramento entre a caixa de ligação e carcaça
• Mancal traseiro isolado
• Proteções térmicas:
  • Bobinas: PT-100 de 3 fios, 2 por fase
• Rolamentos:
  • Rolamentos de esferas lubrificados à graxa para carcaças até 500 (com pino graxeiro)
  • Rolamentos de rolos lubrificados à graxa para carcaça 560 (em 4, 6, 8, 10 e 12 polos)
  • Rolamento traseiro isolado para carcaça 400 e acima
• Vedação dos mancais:
  • Para rolamentos lubrificados à graxa: Labirinto Taconite
  • Para rolamentos lubrificados à óleo e mancais de deslizamento: Selo mecânico;
• Vedação das juntas de encaixe: Curil T
• Balanceamento: Com meia chaveta;
• Vibração: Grau A
• Dispositivo de travamento de eixo para proteção dos rolamentos
• Placa de identificação: Aço inoxidável AISI 304 (gravação à laser)
• Dreno: Dreno de plástico fechado
• Plano de Pintura: 214P para carcaças até 400 e 212P para carcaça 450 e acima
• Cor: RAL 5009 (azul)

Características Opcionais

• Apto a aplicação com inversores de Frequência;
• Encoder Dynapar HS 35;
• Grau de proteção: IP55W ou superior
• Forma construtiva: Outras formas construtivas, incluindo vertical para aplicações com alto empuxo;
• Sistema de refrigeração: Totalmente fechado com ventilação forçada (TEBC – IC415)
• Ventilador: Ferro fundido FC-200
• Atenuadores de ruído
• Chapéu para aplicações verticais com a ponta de eixo para baixo
• Caixas de ligação: Chapa de aço soldada para toda a linha
• Segunda caixa de ligação principal: Para ligação em “Y” com terminal de neutro acessível
• Prensa cabos: Roscado de plástico, latão ou aço inoxidável
• Proteção térmica: Termostatos, Termistores (PTC), ou PT-100 calibrado para alarme ou desligamento, para bobinas ou mancais
• Termômetro nos mancais com medidor com ou sem contatos
• Rolamentos:
  • Rolamentos lubrificados à óleo
  • Mancal de deslizamento para toda a linha
  • Rolamento traseiro isolado para carcaças até 355
  • Rolamento dianteiro isolado para aplicações com Inversores de Freqüência
  • Rolamentos projetados para formas construtivas verticais para aplicações com empuxo normal ou alto
• Apto para sensor de vibrações SPM;
• Vibração: Grau B
• Balanceamento: Níveis de balanceamento especiais;
• Proteção contra surto de tensão: Pára-raios e capacitores;
• Parafusos de fixação de aço inoxidável
• Pintura interna epóxi (tropicalizada)

Outras Características disponíveis sob consulta

• Fator de serviço: 1.15 ou 1.25;
• Classe de isolamento: H(?T = 80K);
• Sistema independente de circulação de óleo para mancais de deslizamento
• TC para proteção diferencial e integral;
• Capacitores para correção do fator de potência
• Transdutor de sinal
• Eixo com dimensões especiais
• Tacogerador
• Catraca anti-reversiva
• Base: Trilho, base de deslizamento, pés extendidos, base de ancorajem, etc
